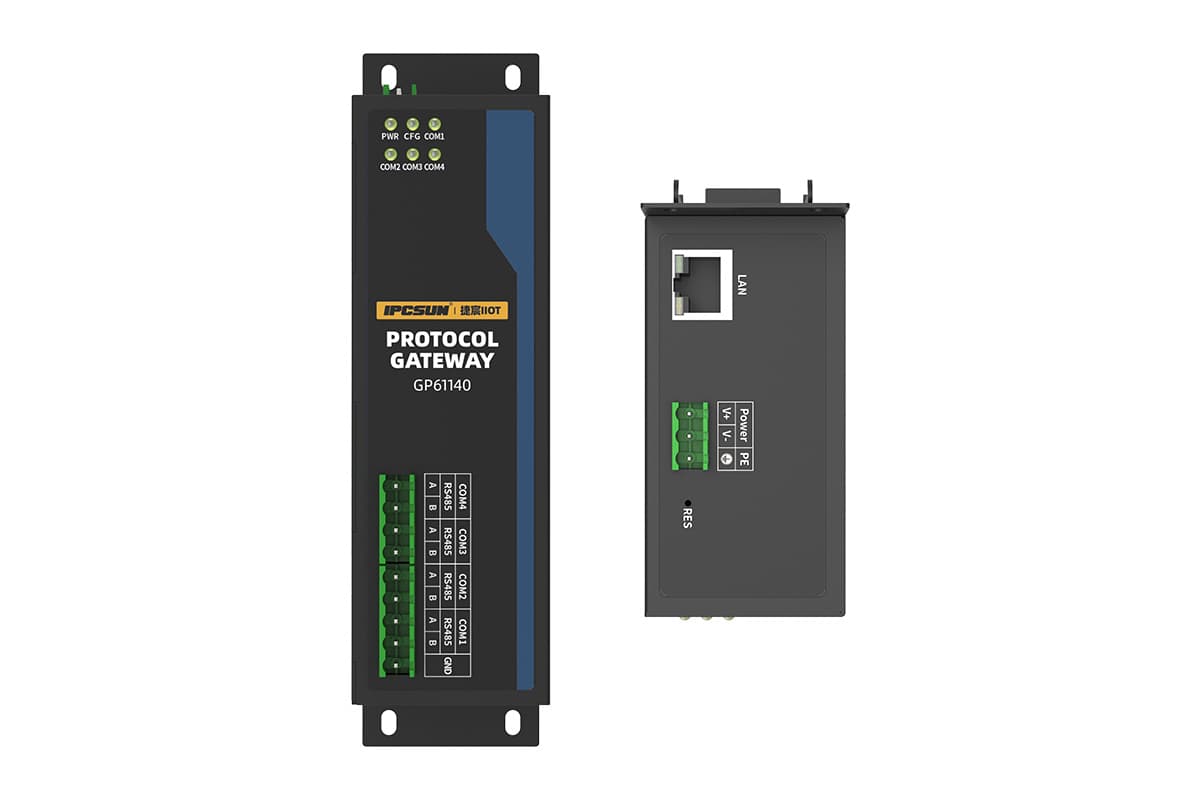

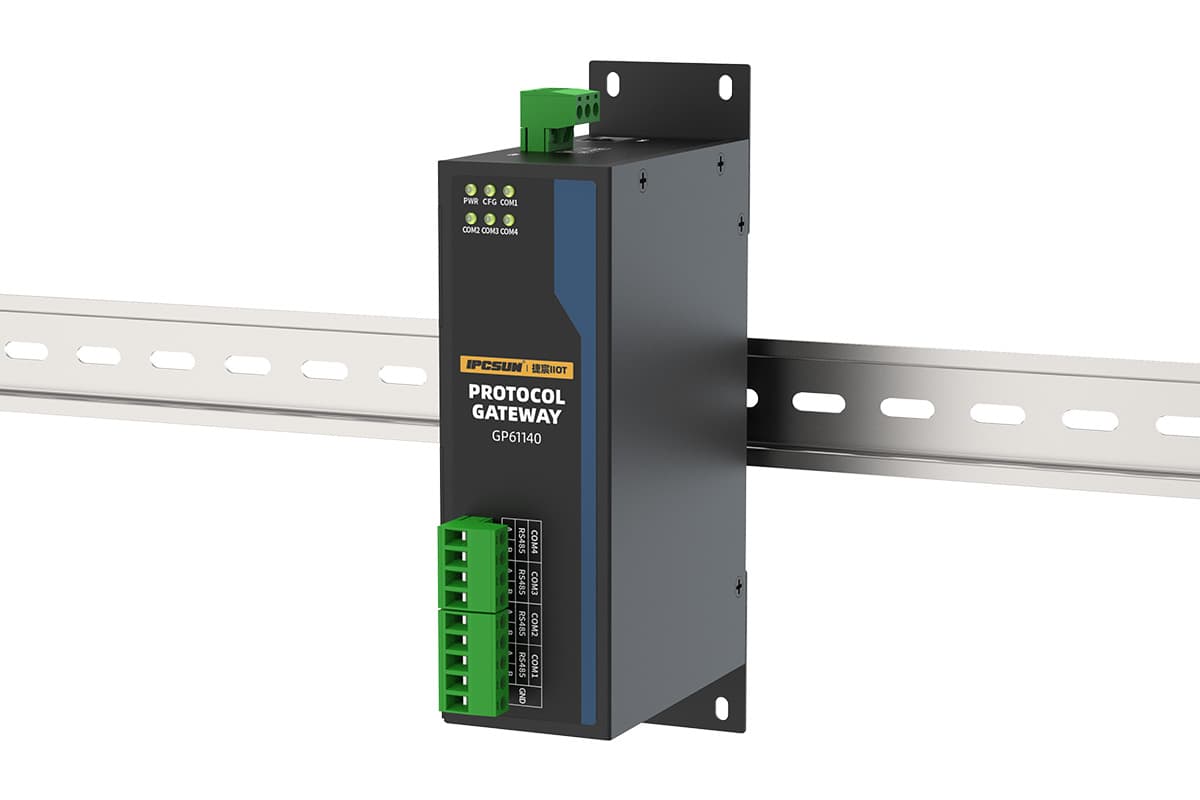

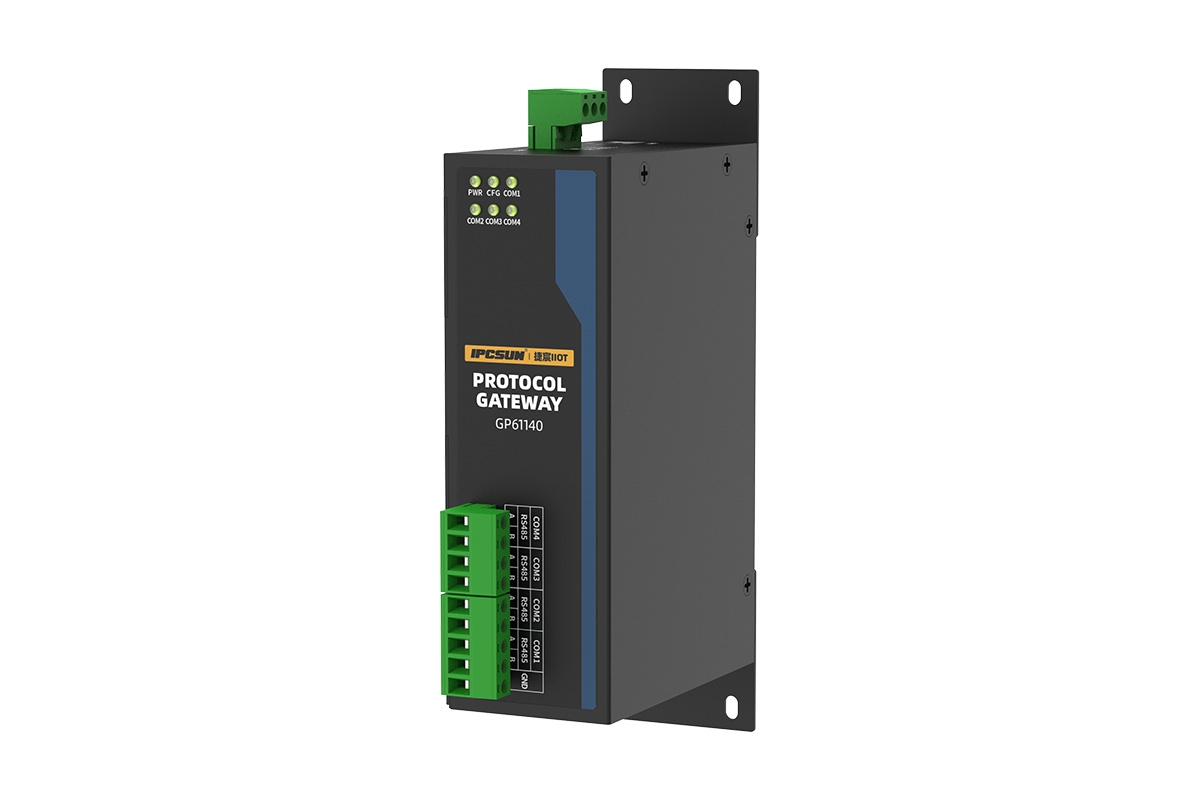

本设备是一款专门针对多种工业场景设计的导轨式协议网关，集数据智能采集、智能网关、协议转换等多种功能为一体，支持 ModbusTCP、ModbusRTU/ASCII、IEC60870-101/103/104、SNMP、MQTT 协议之间进行转换，同时提供 4 路 RS485，实现多种协议，可广泛应用于智能电网、电力物联网、工业互联等领域。
集数据智能采集、多种协议转换、智能网关、串口服务器多种功能与一体
搭载双核 RISC 架构 CPU，内置 8GB 固态存储
支持 MODBUS、DLT645、IEC60870-101/103/104、SNMP、61850 等多种工业协议
支持数据上报与处理
支持具备数据采集与逻辑处理能力
具备协议转换能力，支持不同规约与格式的适配，同时提供数据运算功能
支持对接多种主流云平台，如 Alibaba/Huawei /IPCSUN Cloud 等
搭载硬件看门狗机制，实时监控系统运行状态
支持断电保护功能
支持设置多个 IP 地址
具备完备的日志系统，支持高效的问题排查与审计追溯
宽电压输入：9-30VDC
宽温范围：-40℃～85℃
支持二次开发，提供二次开发环境
以太网接口 | |
数量 | 1 |
速率 | 10/100/1000M |
电磁隔离保护 | 2KV |
网络设置 | |
IP分配策略 | STATIC、AUTO/DHCP |
本机IP地址 | 192.168.1.5（支持设置多个） |
本机子网掩码 | 255.255.255.0 |
本机网关 | 192.168.1.1 |
串口 | |
数量 | 4 |
类型 | RS485 |
接口形式 | 工业接线端子 |
EMC | 500W雷击浪涌 |
过流保护 | RS485：30V/100mA |
电源特性 | |
接口形式 | 工业接线端子 |
输入电压 | DC9-30V |
功率 | ≦3.0W |
EMC | 1500W雷击浪涌 |
过载保护 | 支持 |
过压保护 | 支持 |
防反接功能 | 支持 |
支持协议 | |
上行协议（北向） | ModbusTCP Server、ModbusRTU Server、IEC104 Server、IEC101、61850、MQTT |
下行协议（南向） | ModbusRTU Client、ModbusTCP Client、DLT645、IEC104 Client、IEC101 Master、IEC103、61850、SNMP |
安全特性 | |
数据安全 | Https安全连接、证书认证 |
数据库备份/恢复 | 支持 |
看门狗机制 | 支持 |
断电保护 | 支持 |
掉电恢复 | 支持 |
配置管理 | |
配置方式 | Web图形化界面 |
批量配置 | 支持批量配置文件导入/导出 |
运维管理 | |
固件升级 | 支持 |
运行日志 | 支持 |
性能指标 | |
采集标签容量 | 8000个数据点（可选范围8000～12000） |
工作环境 | |
工作温度 | -40℃～85℃ |
存储温度 | -40℃～85℃ |
相对湿度 | ≦95％RH |
机械特性 | |
外壳 | 金属 |
IP等级 | IP30 |
尺寸 | 长*宽*高(mm)141×92.5×46（不含挂板），180×91.5×46（含挂板） |
实验标准 | |
静电放电抗扰度（ESD） | GB/T 17626.2（IEC 61000-4-2）（接触放电±8kV） |
电快速瞬变脉冲群（EFT） | GB/T 17626.4-2018（网络端口：±2KV；电源端口：±4kV；信号端口：±4kV） |
低温/高温试验 | GB/T 2423.1、2（高温85℃，低温-40℃） |
认证 | |
FCC | 47 CRF FCC Part 15，Subpart B ANSI C63.4-2014 |
CE | EN 55032:2015+A1:2020 EN 55035:2017+A11:2020 EN IEC 61000-3-2:2019+A1:2021 EN 61000-3-3:2013/A2:2021/AC:2022-01 EN IEC 62368-1:2024AMD.11:2024 |
GB | GB 4943.1-2022 音视频、信息技术和通信技术设备--第 1 部分：安全要求 |
保修 | |
保修期限 | 5年 |
联系方式 | (86)0371-60201486 http://www.ipcsun.com |
