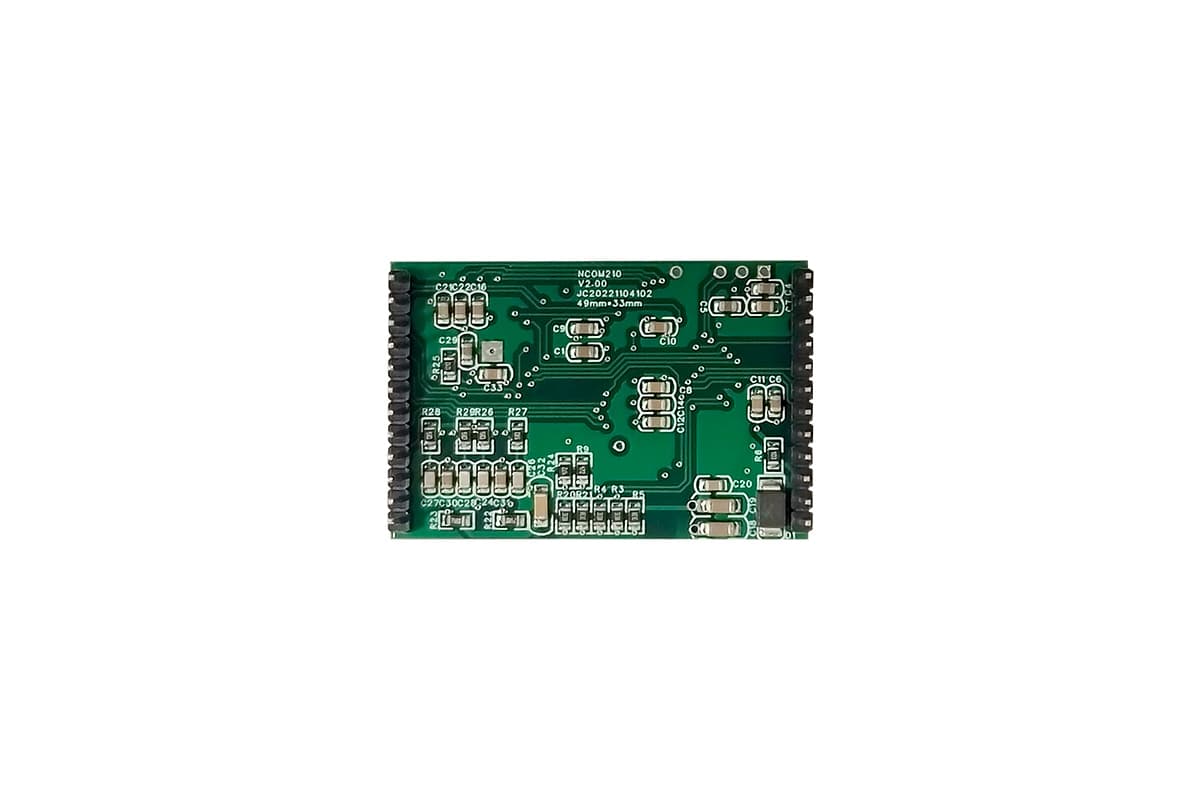

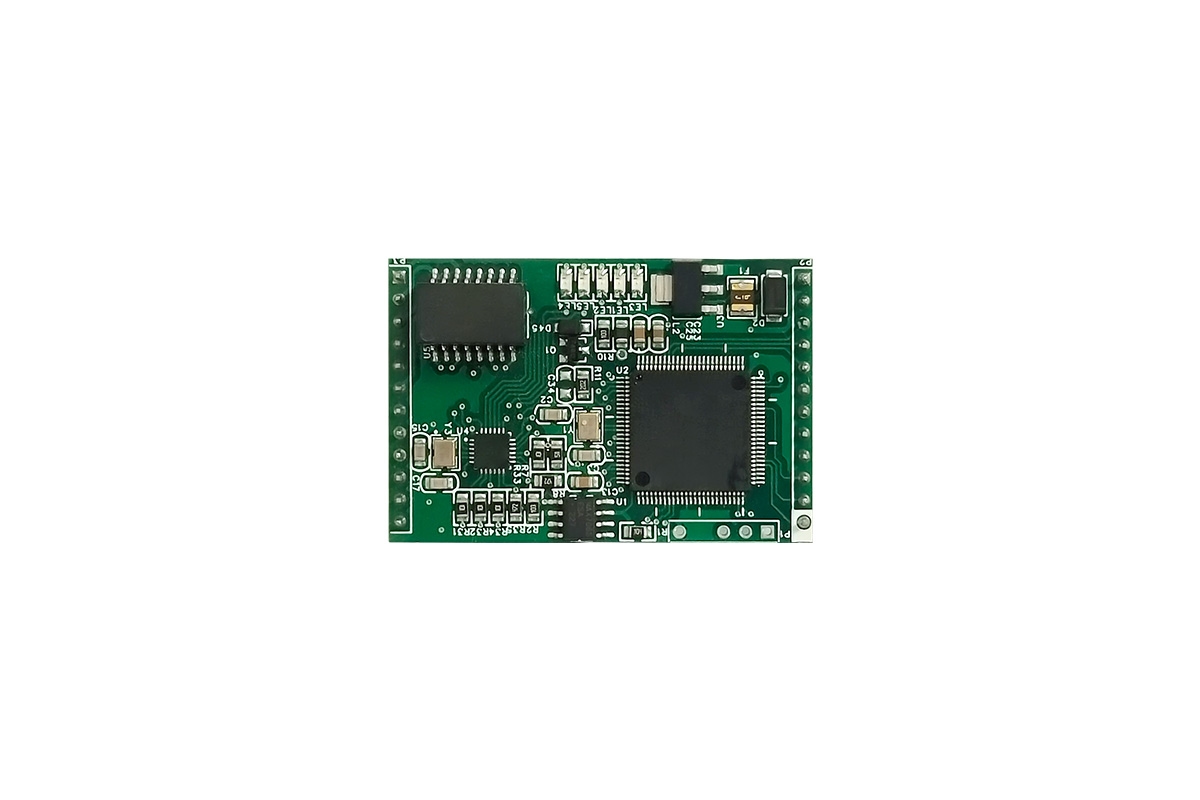

NCOM210模块为复合型串口服务器嵌入式模块，能够将2路标准的RS232串口TTL电平信号转换成 TCP/IP 网络信号，实现RS232串口与TCP/IP网络接口之间的双向数据透明传输；
除具备常规串口服务器DTU透明传输功能外，还具备Modbus 网关的功能，将ModbusTCP与ModbusRTU/ModbusASCII 协议之间进行转换，使用户的Modbus串口设备能够立即具备 TCP/IP 网络接口功能，连接网络进行数据通信，极大的扩展串口设备的通信距离。
NCOM210模块是一种嵌入式串口设备联网模块，体积小巧、电路采用工业级标准进行设计，工作电压范围宽、抗干扰能力强，可长期稳定工作。
设备参数配置方便灵活，支持软件及Web网页双重配置，提供虚拟串口软件可方便用户与现有软件进行衔接。模块内嵌标准的TCP/IP协议栈，功能完善、使用简单，可大大简化产品设计，缩短产品上市时间。
10/100M自适应以太网接口，支持动态IP（DHCP）和静态IP
采用32位高性能处理器
支持通用Socket操作模式，包括TCP Server/Clint和UDP
支持两块模块成对背靠背连接使用
网络电气断开后自动断开TCP连接，保证整个网络的TCP连接可靠建立
支持Web/PC软件多种参数配置方式
支持虚拟串口，方便用户与现有软件衔接
支持ModbusTcp与ModbusRTU/ModbusASCII协议转换
网络服务端支持域名地址，方便远程监控
具有自动报告IP地址的功能
设有密码保护，具有较高的安全等级
网口和串口都有独立的指示灯，方便地指示工作状态
具有Reset 引脚，可在系统参数配置混乱的情况下恢复到出厂设置
具有较宽的工作电压及电源反接保护
支持在线更新固件，方便用户对设备进行更新
尺寸小巧，采用插针连接方便安装
采用多层电路板设计、稳定可靠
RS232具有方向控制信号，可支持RS485应用
参数类型 | 参数名称 | 参数值 |
串口参数 | 接口类型 | RS232（TTL电平） |
通讯速率 | 1200-115200bps | |
支持位数 | 8位 | |
停止位数 | 1位和2位 | |
校 验 | 无校验、奇校验和偶校验 | |
网口参数 | 网口速率 | 10/100M |
网口保护 | 2KV电磁隔离保护 | |
指示方式 | LED指示 | |
工作模式 | TCP Server/Client和UDP | |
电源参数 | 工作电压 | DC4.8~5.5V |
工作电流 | 最大120mA | |
电源功耗 | ≤0.6W | |
环境要求 | 工作温度 | -40℃～80℃ |
工作湿度 | ≤95％RH | |
电源 静态参数 | 模块电压（Vvcc） | 最小值 典型 最大 单位 4.8 5.0 5.5 V |
模块电流（I vcc） | 最大 单位 120 mA |
