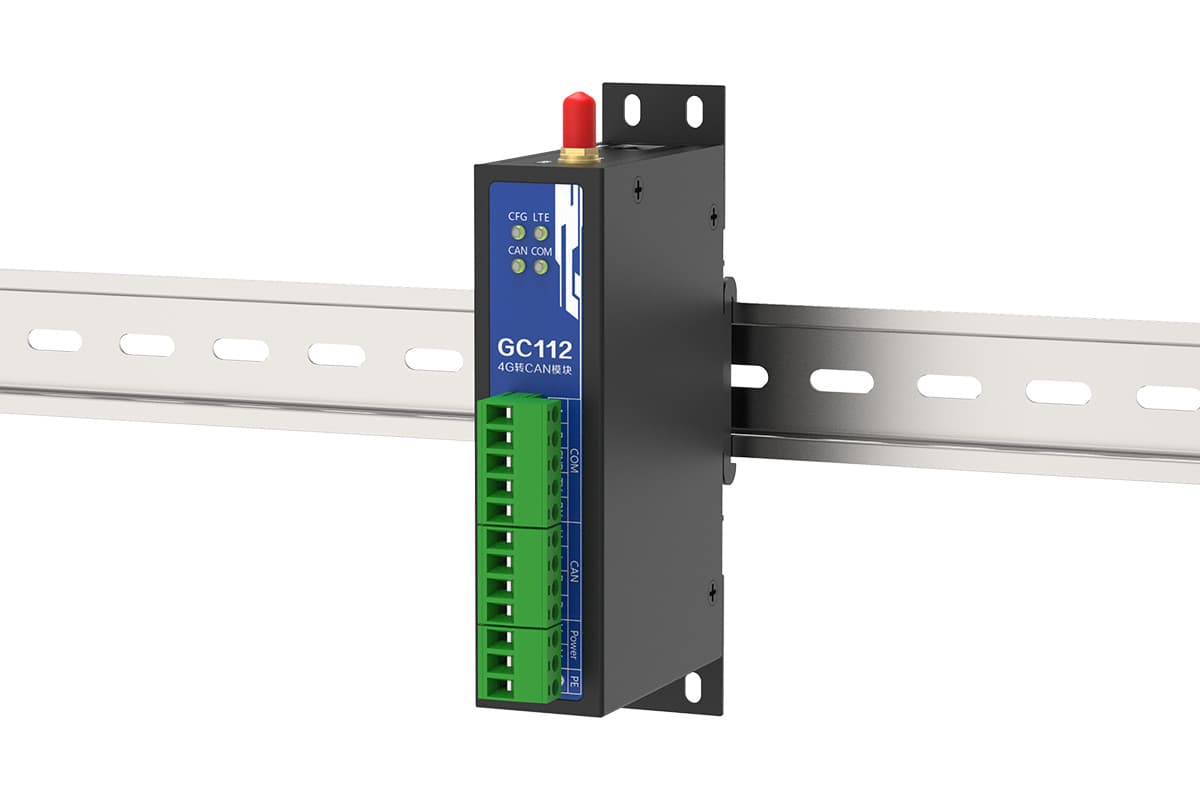

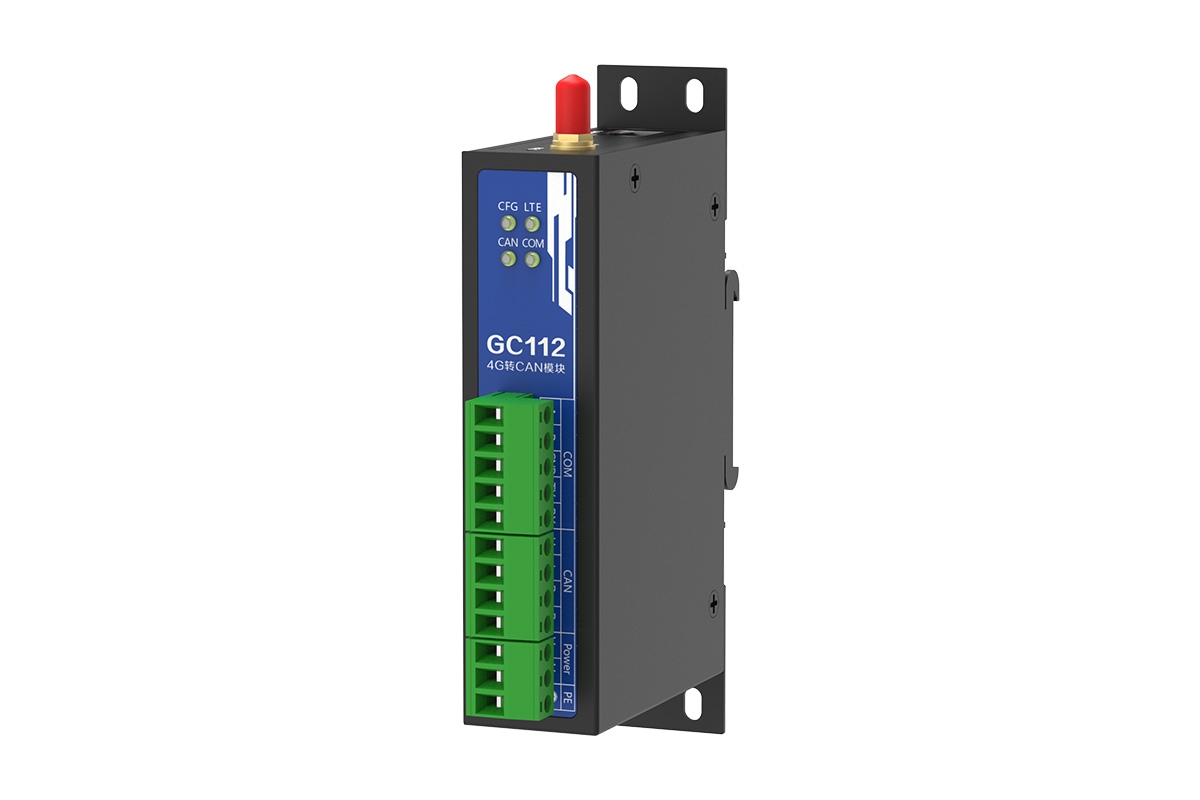

1路CAN转4G设备为工业级高速CAN-Bus总线和4G转换模块，其内部集成了1路CAN通道、1路复合型串口和一个以太网接口，以及完整的TCP/IP协议栈，可轻松完成CAN-Bus网络和以太网的互联互通，也可利用现有移动网络实现CAN设备与 Internet 的无线连接。具有网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点，完美解决大数据通讯高速数据交互时易丢包、易卡死的问题，是工业解决方案的极佳选择。
采用工业级32 位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
10/100M自适应以太网接口，支持动态IP（DHCP）和静态IP
支持TCP Server，TCP Client、UDP、工业串口、背靠背连接等多种使用方法
支持DNS域名解析功能，方便远程监控
工作端口、目标IP和目标端口均可灵活设置
CAN数据和以太网数据双向透明传输
CAN口数据支持缓冲，可根据需要进行灵活分帧
CAN口工作模式、通讯速率可根据需要灵活配置，最高通讯速率可达1Mbps
CAN口支持滤波功能，可根据需要设置滤波参数，保持高效通信
网络电气断开后自动断开TCP 连接，保证整个网络的TCP连接可靠建立
支持Web/PC专业配套软件等多种参数配置方式，配置参数方便灵活
使用工业级 4G 模块，内嵌全功能 TCP 协议栈
支持数据中心动态域名或 IP 地址访问
设有密码保护，具有较高的安全等级

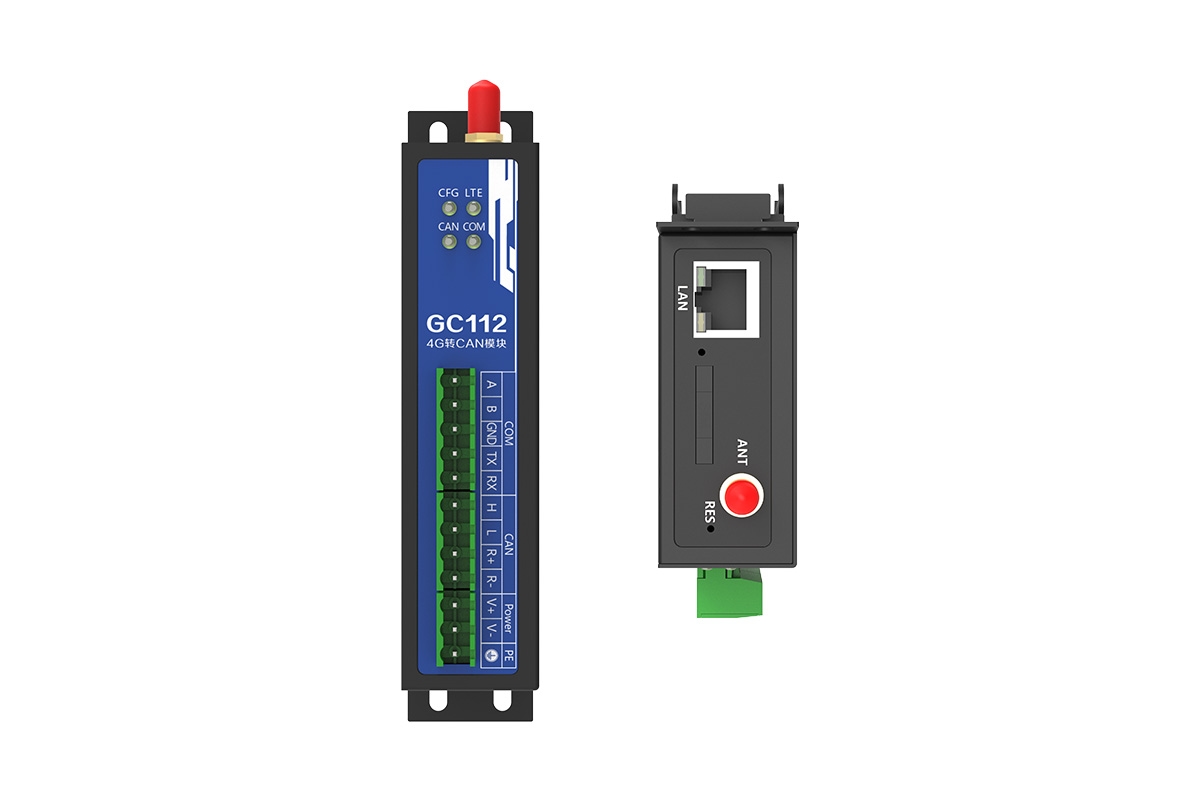

网口和CAN通讯口都有独立的指示灯，方便指示工作状态
具有 Reset 键，可在系统参数配置混乱的情况下恢复到出厂设置
所有CAN信号进行电气隔离及防雷击浪涌处理
支持在线更新固件，方便用户对设备进行更新
采用高档金属外壳，外观精致，有效保护产品稳定运行
支持CAN中继器功能
参数类别 | 参数项 | 参数值 | |
4G参数 | 工作频段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 | |
传输速率 | LTE-FDD: Max 10Mbps (DL) Max 5Mbps (UL) LTE-TDD: Max 8.96Mbps (DL) Max 3.1Mbps (UL) | ||
发射功率 | LTE-FDD：Class3（23dBm±2dB） LTE-TDD：Class3（23dBm±2dB） | ||
功耗（典型值）
| 38 μA @ 关机 1.34 mA@ LTE 休眠（PF = 128） 1.24 mA @ LTE 休眠（PF = 256） 17.3 mA @ 空闲（PF = 64 USB 断开） 30.3 mA @ 空闲（PF = 64 USB 连接） | ||
接收灵敏度 （典型值） | LTE-FDD B1（10MHz） -99.5dBm LTE-FDD B3（10MHz） -99.0dBm LTE-FDD B5（10MHz） -98.5dBm LTE-FDD B8（10MHz） -99.0dBm LTE-TDD B34（10MHz） -100.0dBm LTE-TDD B38（10MHz） -99.0dBm LTE-TDD B39（10MHz） -100.0dBm LTE-TDD B40（10MHz） -100.5dBm LTE-TDD B41（10MHz） -99.0dBm | ||
SIM卡电压 | 1.8V/3V | ||
天线接口 | SMA母头（标配3米吸盘天线） | ||
通道参数 | CAN通道 | 1路 | |
以太网口 | 1路 | ||
串口 | 1路RS232/485 | ||
CAN参数 | 通讯速率 | 5-1000K | |
工作模式 | TCP Server/TCP Client/UDP | ||
串口参数 | 通讯速率 | 1200 ～ 115200bps | |
网络模式 | TCP Server/TCP Client/UDP | ||
防护参数 | CAN口 | EMC | 500W电气防护 |
ESD（HBM） | ±8KV静电保护 | ||
共模瞬态抗扰度（CMTI） | 250kV/us | ||
电气隔离 | 5000Vrms隔离电压 | ||
串口 | 500W雷击浪涌 | ||
RS485：30V/100mA过流保护 | |||
网口 | 2KV电磁隔离保护 | ||
电源 | 1500W雷击浪涌 | ||
电源参数 | 电压 | DC9-30V，具有防接反功能 | |
功率 | ≦ 1.9W | ||
环境要求 | 工作温度 | -40℃～80℃ | |
工作湿度 | ≦95％RHH（非冷凝） | ||
