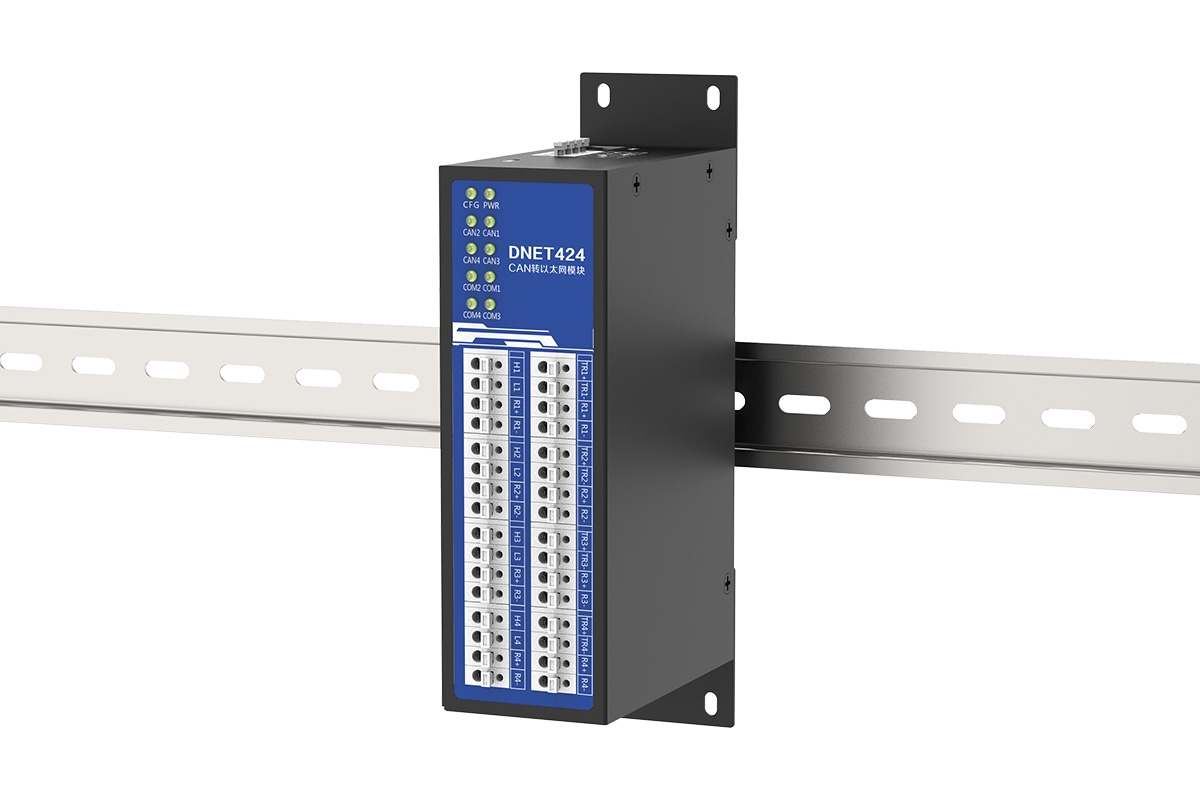

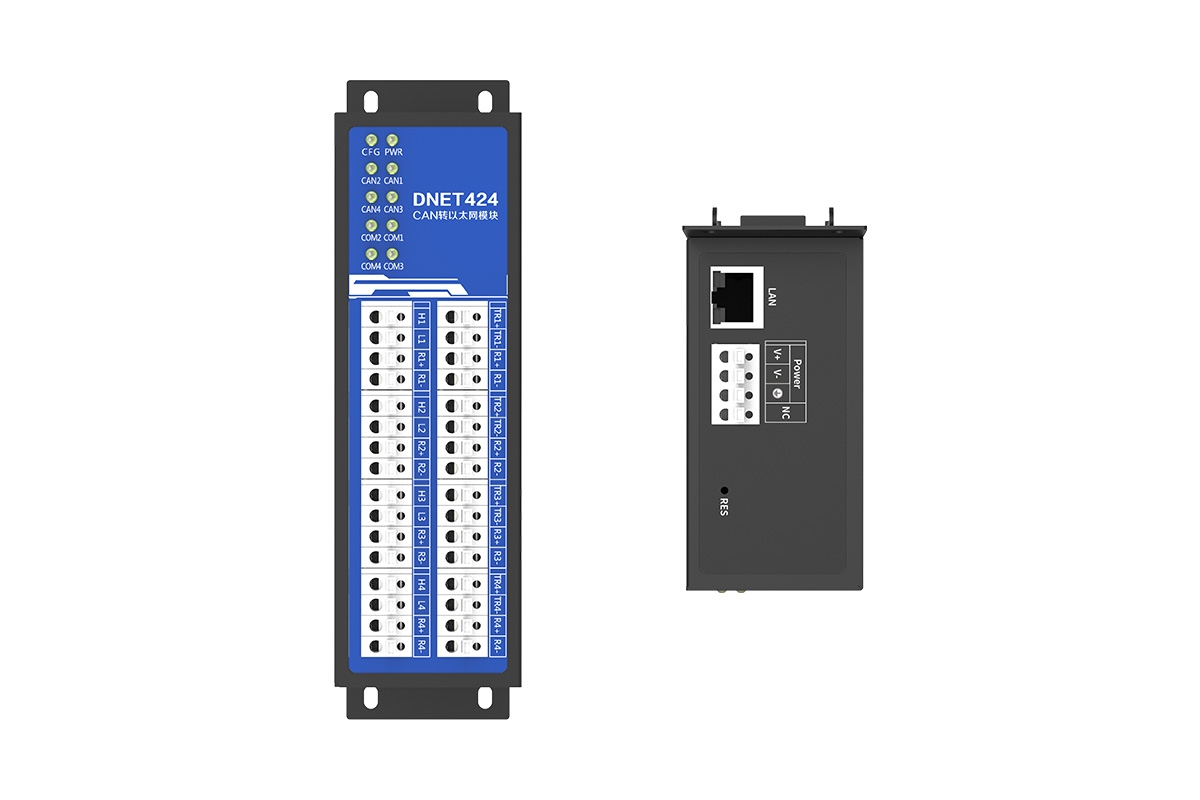

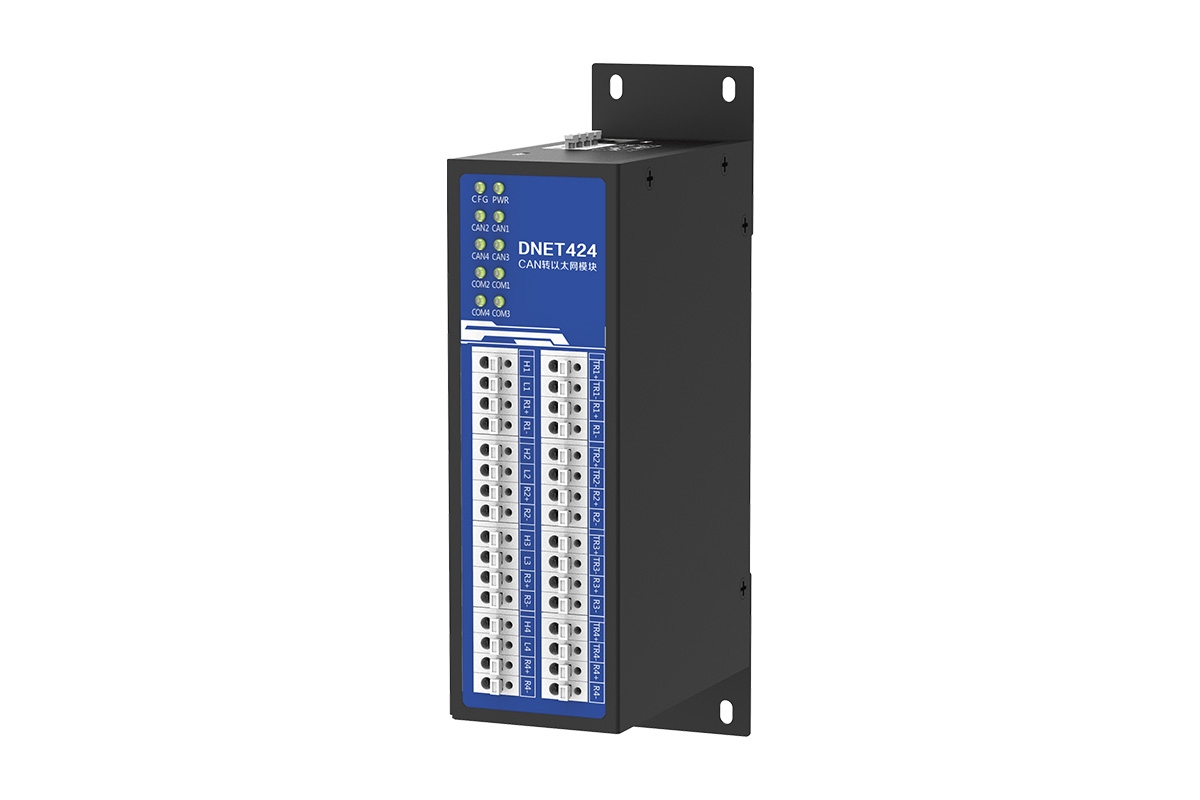

DNET424为工业级高速以太网和CAN-Bus数据转换模块，其内部集成了4路CAN-Bus接口、4路RS485/422串口和一个以太网接口，以及完整的TCP/IP协议栈，可轻松完成CAN-Bus网络和以太网的互联互通，完美解决了大数据通讯高速数据交互时易丢包、易卡死的问题，是工业解决方案的极佳选择。
★ 采用工业级32 位ARM9处理器，主频300MHz，内存64M，Flash256M，实时处理能力极强
★ 10/100M自适应以太网接口，支持动态IP（DHCP）和静态IP
★ 支持TCP Server，TCP Client、UDP、虚拟串口、背靠背连接等多种使用方法
★ 支持DNS域名解析功能，方便远程监控
★ 工作端口、目标IP和目标端口均可灵活设置
★ CAN数据和以太网数据双向透明传输
★ CAN口数据支持缓冲，可根据需要进行灵活分帧
★ CAN口工作模式、通讯速率可根据需要灵活配置，最高通讯速率可达1Mbps
★ CAN口支持滤波功能，可根据需要设置滤波参数，保持高效通信
★ 网络电气断开后自动断开TCP 连接，保证整个网络的TCP连接可靠建立
★ 支持Web/PC专业配套软件等多种参数配置方式，配置参数方便灵活
★ 具有自动报告设备IP地址的功能
★ 设有密码保护，具有较高的安全等级
★ 网口和CAN通讯口都有独立的指示灯，方便指示工作状态
★ 具有 Reset 键，可在系统参数配置混乱的情况下恢复到出厂设置
★ 工作电压范围宽，电源具有良好的过流过压、防反接保护功能
★ 所有CAN信号进行电气隔离及防雷击浪涌处理
★ 支持在线更新固件，方便用户对设备进行更新
★ 采用高档金属外壳，外观精致，有效保护产品稳定运行
★ 支持注册功能，方便对接云平台
★ 支持CAN中继器功能
参数类别 | 参数项 | 参数值 |
通道参数 | CAN通道 | 4路 |
串口通道 | 4路 | |
以太网口 | 1路 | |
CAN参数 | 通讯速率 | 5-1000K |
工作模式 | TCPServer/TCPClient/UDP | |
串口参数 | 串口类型 | 4路RS422/RS485 |
接口形式 | 压接式接线端子 | |
波特率 | 1200-115200bps | |
工作方式 | TCP Server/TCP Client/UDP | |
支持位数 | 7、8位 | |
停止位 | 1位和2位 | |
校验方式 | 奇校验、偶校验、无校验 | |
防护参数 | CAN口 | 1KV电磁隔离保护,6000W雷击浪涌 |
串口 | 500W电气防护 | |
30V/100mA过流保护 | ||
网口 | 2KV电磁隔离保护 | |
电源 | 500W雷击浪涌 | |
电源参数 | 电压 | DC9-30V，独有防接反功能 |
功率 | ≦ 2.4W | |
环境要求 | 工作温度 | -40℃～80℃ |
工作湿度 | ≦95％RH |
