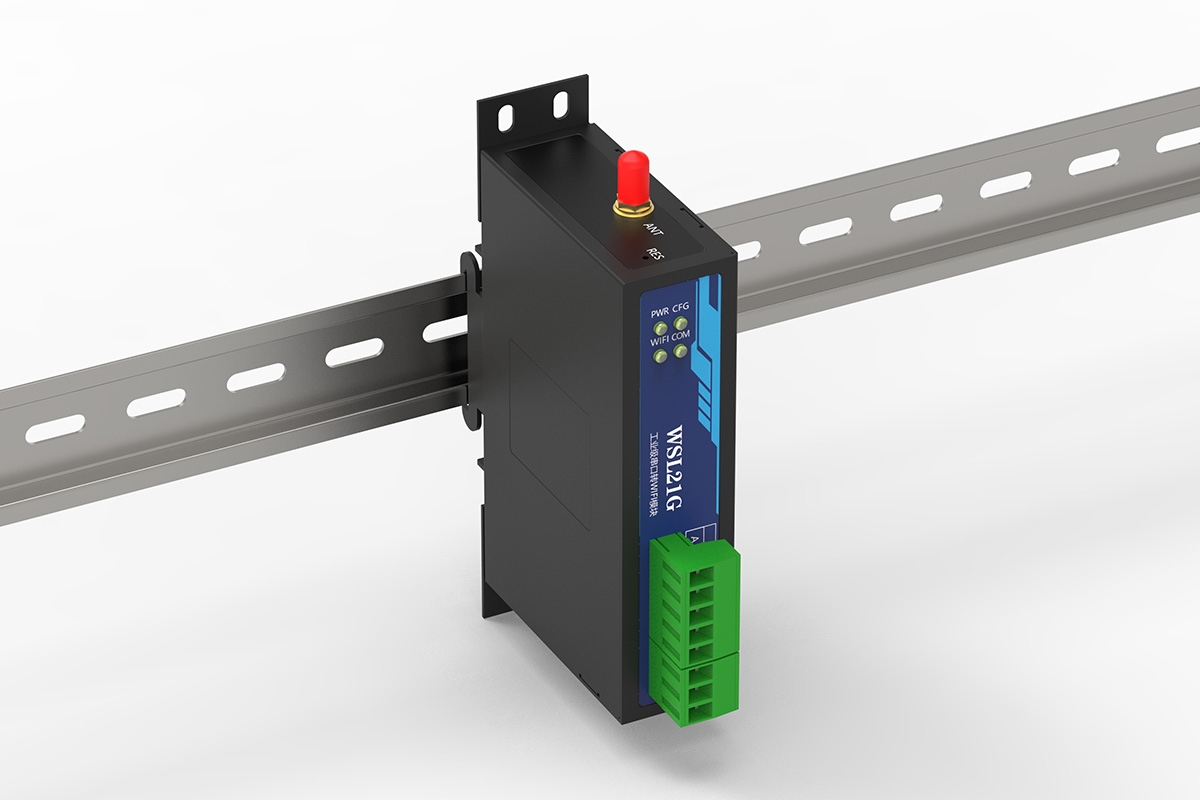

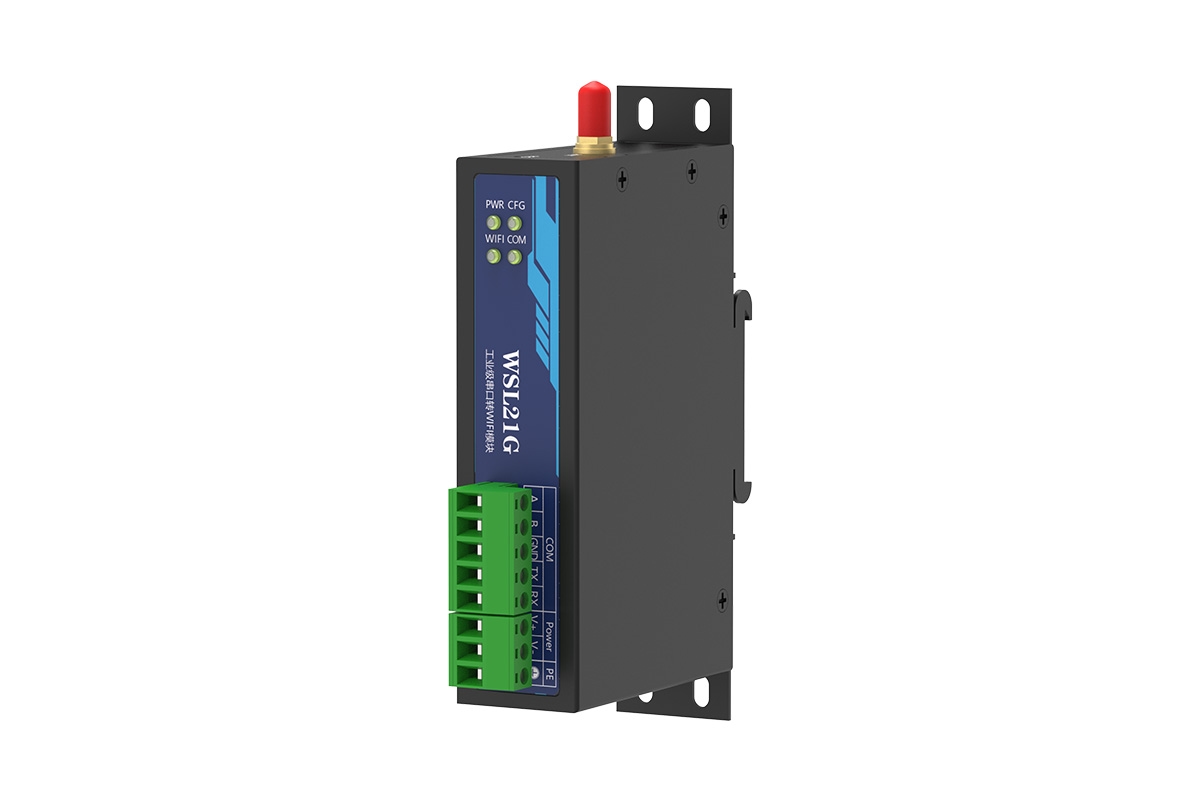

WSL21G为工业级串口转WIFI模块，可实现WIFI网络和RS232/RS485之间的双向透明传输，其内部集成完整的TCP/IP协议栈，可轻松实现RS232/RS485和WIFI网络的互联互通，支持串口和WIFI网络双重接口配置。
具有网络覆盖范围广、组网灵活快捷、运行成本低等诸多优点，是工业解决方案的极佳选择。
该系列模块的电子电路、产品接口均采用工业级设计，拥有高等级防浪涌及雷击电气隔离保护，高电磁兼容性，可在恶劣电气环境中长期稳定工作。
采用32位高性能处理器，内置硬件看门狗电路，保证模块运行稳定
支持动态IP（DHCP）和静态IP
支持TCP Server，TCP Client、UDP等多种使用方法
Wi-Fi 协议：IEEE 802.11b/g/n/ax
Wi-Fi 工作频率为2.4GHz
Wi-Fi 调制方式为CCK/ BPSK/ QPSK/ 16QAM/ 64QAM
Wi-Fi支持加密方式为WPA-PSK/ WPA2-PSK/ WPA3-SAE/ AES-128
数据全透明传输，用户无需了解复杂的 TCP/IP 等协议
使用工业级 WIFI 模块，内嵌全功能 TCP 协议栈
配置软件功能强大，使用灵活方便
设有密码保护，具有较高的安全等级
所有接口均进行防雷击、浪涌处理

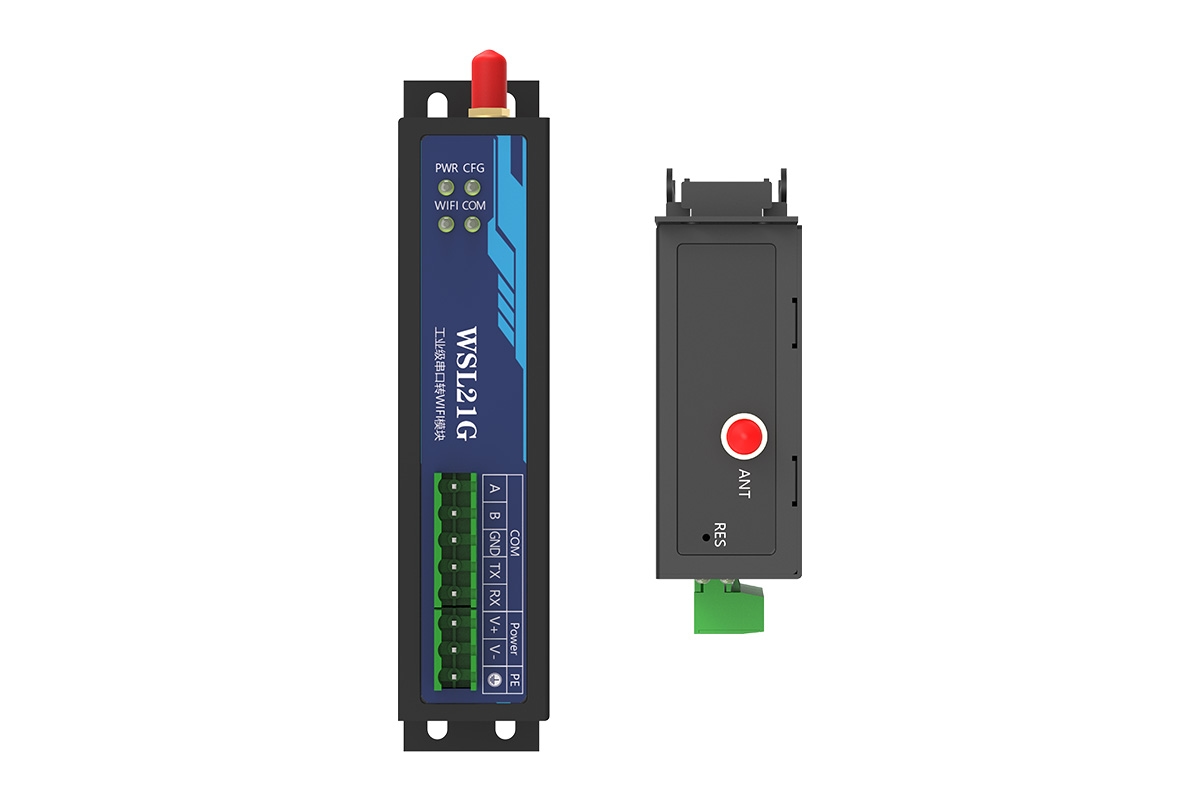

通讯口都有独立的指示灯，方便指示工作状态
具有 Reset 键，可在系统参数配置混乱的情况下恢复到出厂设置
工作电压范围宽，电源具有良好的过流过压、防反接保护功能
支持在线更新固件，方便用户对设备进行更新
采用高档金属外壳，外观精致，有效保护产品稳定运行
支持注册功能，方便对接云平台
参数类别 | 参数项 | 参数值 |
Wi-Fi参数 | 工作频段 | 2.4GHz：2.400~2.4835 GHz |
内核 | RISC处理器（主频高达240MHz） | |
Wi-Fi 协议 | IEEE 802.11b/g/n/ax
| |
工作模式 | AP/STA | |
调制方式 | CCK/ BPSK/ QPSK/ 16QAM/ 64QAM | |
加密模式 | WPA-PSK/ WPA2-PSK/ WPA3-SAE/ AES-128 | |
数据传输速率 | 802.11b：1 Mbps、2 Mbps、5.5 Mbps、11 Mbps 802.11g：6 Mbps、9 Mbps、12 Mbps、18 Mbps、24 Mbps、36 Mbps、48 Mbps、54 Mbps 802.11n：HT20（MCS 0~MCS 7）、HT40（MCS 0~MCS 7） 802.11ax：HT20（MCS 0~MCS 7）
| |
接收灵敏度 | 802.11b@1Mbps：-92dBm±2DB | |

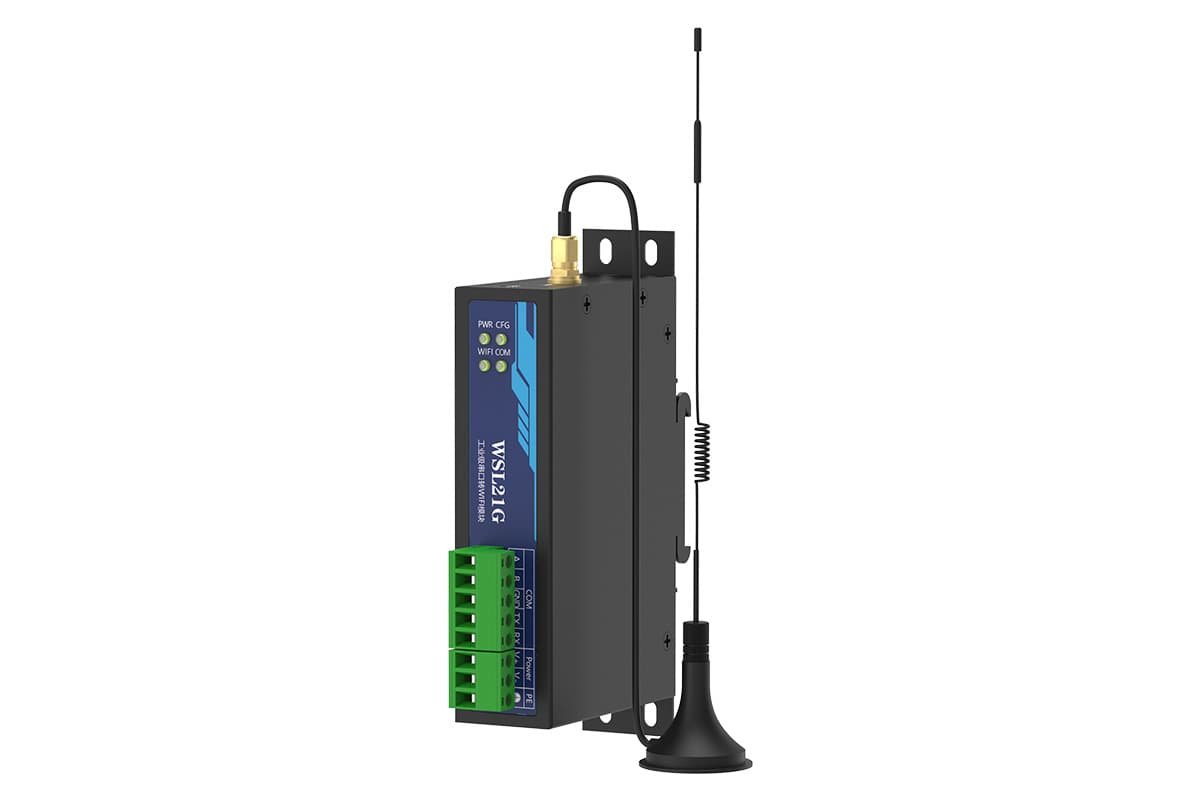

天线接口 | SMA母头（标配3米吸盘天线） | |
串口参数 | 接口类型 | 1路RS232/RS485 |
接口形式 | 工业接线端子 | |
波特率 | 1200-115200bps | |
工作方式 | TCPServer/TCPClient/UDP | |
支持位数 | 7、8位 | |
停止位 | 1位和2位 | |
校验方式 | 奇校验、偶校验、无校验 | |
防雷保护级别 | 500W雷击浪涌 | |
过压过流保护 | 30V/100mA | |
电源参数 | 电压 | DC9-30V |
功率 | ≦1.0W | |
环境要求 | 工作温度 | -40℃～80℃ |
工作湿度 | ≦90％RH | |
存储温度 | -40℃～80℃ | |
存储湿度 | ≦95％RH | |
