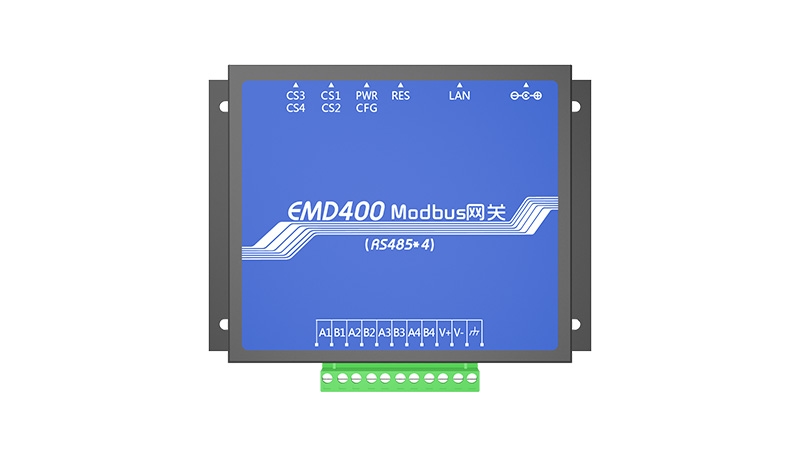

4路RS485转以太网 Modbus网关 EMD400

EMD400是我公司开发的工业级Modbus通讯网关，其内部集成了Modbus TCP、Modbus RTU和Modbus ASCII协议，支持四路标准的RS485。【详细】

产品手册下载

在线询价

400-800-7687

产品介绍产品优势技术参数行业应用相关产品

PRODUCT INTRODUCTION

产品介绍

EMD400是我公司开发的工业级Modbus通讯网关，其内部集成了Modbus TCP、Modbus RTU和Modbus ASCII协议，支持四路标准的RS485。

用户利用此系列设备可轻松实现Modbus以太网设备与Modbus串行设备的无缝连接。

此系列设备均按照工业级标准设计，内置32位高性能微处理器，通讯接口采用电气隔离和防雷击处理，支持宽电压工作及防接反保护，可在复杂电磁环境下长期稳定工作。设备参数配置方便灵活，支持软件及Web网页双重配置。

PRODUCT ADVANTAGES

产品优势

专一的数据格式转换，传输更稳定
10/100M 自适应以太网接口，支持动态IP和静态IP
采用工业级32 位ARM高性能处理器，实时处理能力更强
支持四种工作模式： RTU_Master / RTU_ Slave / ASCII_Master / ASCII_Slave
支持设备ID偏移，字符超时和消息超时可根据需要自行调整
工作端口、目标IP和目标端口均可设定
具有自动报告设备信息功能，方便现场施工调试
支持软件或网页双重配置方式，配置设备参数方便灵活
网络电气断开后自动断开TCP连接，保证整个网络的TCP连接可靠建立
设有密码保护，具有较高的安全等级
网口和串口都有独立的指示灯，清晰明了的指示工作状态
具有Reset键，可在系统参数配置混乱的情况下恢复到出厂设置
工作电压范围宽，电源具有良好的过流过压、防反接保护功能
支持在线更新固件，方便用户对设备固件进行及时更新
高档金属外壳，精致美观，并可有效保护产品稳定运行

SPECIFICATION PARAMETERS

技术参数

参数类别	参数项	参数值
串口参数	接口类型	4路RS485
	接口形式	工业接线端子
	波特率	1200-115200bps
	工作方式	RTU_Master、RTU_Slave、ASCII_Master和ASCII_Slave
	数据长度	8位
	停止位	1位和2位
	校验方式	无校验None/偶校验Even/奇校验Odd
	防雷保护级别	1500W雷击浪涌
	过压过流保护	30V/100mA
网口参数	网口保护	2KV电磁隔离保护
电源参数	电压	DC9-30V，防接反/过流过压保护
	功率	≦2.2W
	防雷保护级别	1500W雷击浪涌
环境要求	工作温度	-40℃～80℃
	工作湿度	≦95％RH
	存储温度	-40℃～80℃
	存储湿度	≦95％RH

INDUSTRY APPLICATION

行业应用

该系列高性能工业级网关设备，广泛应用于各行各业：
环保行业
电力系统
工业制造
风力发电
石油石化
矿业开采
水利系统
智慧农业
智慧交通
物流行业
医疗行业
